产品概述

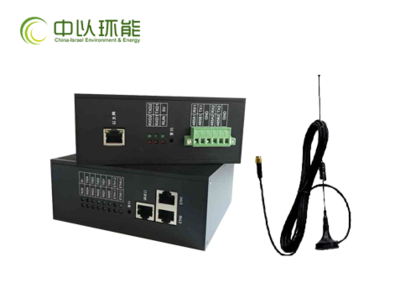

智慧盒子SC-1204S采用TI Cortex-A8架构的AM335X系列主控作为主处理器，运行速度最大可达1GHz，支持2个10/100M自适应工业以太网、4个RS232/485串行通讯接口、1路GPRS/3G/4G接口(选装)、大容量SD存储、RTC、及硬件加密电路等，可为用户提供强大的运算能力和灵活多样的通讯模式。中以环能智慧盒子内置丰富的规约转换库非常适合于协议转换或现场通讯管理等应用；内置远程运维管理模块，可以对远程设备进行调试、跟踪、下载等功能。
智慧盒子SC-1204S采用TI Cortex-A8 架构, 导轨式工业物联网关，带4个串口和2个网口，GPRS/3G/4G，SD存储，支持断点续传，支持多路输入多路输出。
产品特点
1、采用高性能A8处理器，输入具有RS232/RS485串口和10/100M以太网接口， 输出10/100M以太网， GPRS接口、3G、4G无线传输模块；
2、支持ModbusRTU、Modbus/TCP、BACnet等规约，详情请见规约列表；
3、支持远程GPRS、无线wifi， 有线局域网、Internet通讯， 可穿透任何ADSL网络，光纤宽带等；
4、内置高性能关系数据库系统，具有数据存盘、断点续传、断网保护等功能；
5、支持远程数据采集点定义， 指令和定时任务下发；
6、支持PLC远程程序下载，PLC远程调试功能；
7、支持多路输入多路输出；
8、支持MQTT协议。
通讯协议
◆ 内置协议栈:TCP，UDP，IPv4，SNMPv1/v2/v3，ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，NFS，SMTP， Telnet，FTP，TFTP，PPP，PPPoE
◆ Modbus协议族:支持ModbusRTU协议、Modbus/TCP协议,ModbusASCII协议
◆ BACnet协议族:BACNET_MSTP, BACNET_BIP,BA_CJT1882004
◆ 支持自定义的驱动程序
技术参数
主系统 | CPU：工业级Cortex-A8架构，800MHz RAM：512 DDR3 SDRAM Flash：512MB Flash 存储扩展： 内嵌大容量SD存储卡，最大64GB |
网络接口 | LAN、WAN：10/100Mbps自适应， RJ45
隔离保护：15KV空气放电及8KV接触放电保护 |
串行接口 | RS485串口（DATA＋、DATA－、GND），RS232串口（TXD、RXD、GND） 光电隔离： 每通道独立光电隔离 串口保护： 所有信号线均提供 15KV ESD 流向控制： RS485 自动数据流向控制 |
GPRS/3G/4G | GPRS 射频波段：四频850/900/1800/1900MHz无线通讯 GPRS等级：Class 8/10 编码机制：CS1～CS4
3G 射频波段：1950/2000/2100MHz 标准：CDMA2000/WCDMA/TD-SCDMA
4G 射频波段：1880/2300/2600MHz 标准：TDD-LTE/FDD-LTE |
按钮 | 功能：支持“重置为出厂默认设置” |
LED指示灯 | 系统：电源、运行 串口：TX/RX 网络：ACT/LINK（位于 RJ45 连接器） GPRS：工作状态指示 DI/DO：输入/输出状态指示 |
RTC | RTC： 内嵌后备锂电池RTC |
机械特性 | 外壳：型材（>1.5mm） 重量：800g 尺寸：137×120×55 mm 安装方式：导轨安装 |
工作环境 | 工作温度：-40～80℃ 工作湿度：5～95% RH 存储温度：-50～100℃ 抗震性能：1G@IEC-68-2-6，正弦波，5～500 Hz，1 Oct./min，1 hr/axis 抗冲击：5G@IEC-68-2-27，半正弦波，30 ms |
电源需求 | 电源输入：9～30VDC，推荐使用24V DC
系统功耗：<10 W |
安全性 | 看门狗 ：硬件看门狗（WDT）监控 MTBF：大于10万小时 硬件加密： 内建独立硬件加密电路，保护用户IP |
